聚酯系熱塑性彈性體和間規(guī)立構(gòu)1，2-聚丁二烯
導(dǎo)讀：
聚酯系熱塑性彈性體 采用1,4-丁二醇,對苯二酸二甲酯和聚四亞甲基醚乙二醇的酯基轉(zhuǎn)移作用所得到的嵌段共聚物中,軟鏈段為聚醚結(jié)構(gòu),硬鏈段為聚酯結(jié)構(gòu)。 共聚物的分子量約為25000~3000，硬鏈段
聚酯系熱塑性彈性體

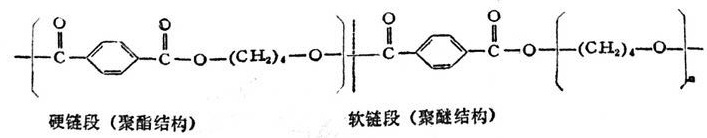

采用1,4-丁二醇,對苯二酸二甲酯和聚四亞甲基醚乙二醇的酯基轉(zhuǎn)移作用所得到的嵌段共聚物中,軟鏈段為聚醚結(jié)構(gòu),硬鏈段為聚酯結(jié)構(gòu)。
共聚物的分子量約為25000~3000，硬鏈段中重復(fù)單元的平均數(shù)目可以控制和調(diào)整。這是一種聚醚一酯的嵌段共聚物。它們的表面硬度較高，屬于塑料范圍，具有耐+150℃~50℃溫度范圍的使用特性，耐油、耐化學(xué)藥品、耐候性能都很好。尤其是耐曲撓、耐疲勞性能好。可用采用注壓、壓出等成型方法制成多方面用途的制品。如汽車用的襯墊、傳動(dòng)帶、鐵路用的特殊輪胎、軌道用卸料板、機(jī)械用的滾筒、軸承、膠管，以及電氣、食品等方面用的制品等。

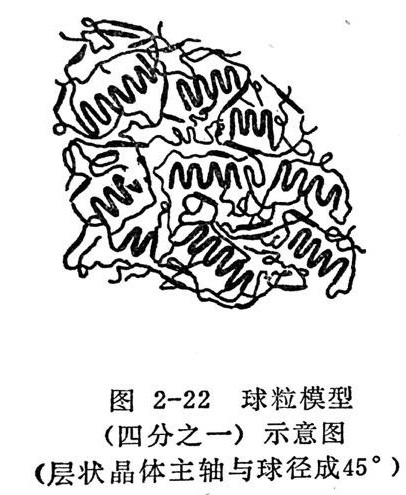

最近，采用X-光小角衍射、熱差分析、紅外光譜以及各種靜、動(dòng)態(tài)試驗(yàn)技術(shù)對聚酯一醚熱塑性彈性體的結(jié)構(gòu)進(jìn)行分析的結(jié)果表明，這種熱塑性彈性體的超分子結(jié)構(gòu)也和苯乙烯一氧化乙烯嵌段共聚物、某些聚氨酯等的結(jié)構(gòu)形態(tài)相似，都有著球粒狀的結(jié)構(gòu)。聚酯熱塑性彈性的球粒結(jié)構(gòu)如圖2-22所示。圖中粗線條為硬鏈段結(jié)晶生成的層狀結(jié)構(gòu)，這些層狀結(jié)構(gòu)就形成了球粒的骨架，層狀結(jié)構(gòu)散布于無定形材料中，無定形材料是軟鏈段、未結(jié)晶個(gè)別硬鏈段等的混合物。硬鏈段多時(shí)，結(jié)晶度也高，硬鏈段2務(wù)的平均長度增加時(shí)，品體點(diǎn)也相應(yīng)增高。在外力作用下，如果伸長變形不太大時(shí)，球粒變形使層狀結(jié)晶定向于伸長的方向；如變形很大時(shí)，層狀結(jié)構(gòu)則將破裂。而軟鏈段則是可逆變形。這種球粒狀結(jié)構(gòu)較為穩(wěn)定，即使在150℃處理72小時(shí)后，這種結(jié)構(gòu)仍無變化。
間規(guī)立構(gòu)1，2-聚丁二烯
最近制備出的新型間規(guī)1，2-聚丁二烯是一種具有熱塑性的橡膠，這種熱塑性間規(guī)1，2聚丁ニ烯中1，2-結(jié)構(gòu)含量超過90％，結(jié)晶度控制在15~25％之間，重均分子量大于100，00（也有的品種結(jié)晶度大于40％，熔點(diǎn)也高），由于具有一定結(jié)晶度，結(jié)晶相就成為限制相，亦因結(jié)晶度控制在15~25％之間，故其熔點(diǎn)保持在90℃以下。所以在90℃時(shí)即可混煉。這種橡膠也可用于壓延、涂膠和注壓成型。此外，由于在其結(jié)構(gòu)中存在著連接于叔碳原子和烯丙基上的氫以及乙烯基團(tuán)，能借熱、紫外光等活化，也具有與一定化學(xué)試劑進(jìn)行化學(xué)反應(yīng)的能力，因此它又是一種官能聚合物。這種聚合物伸長300％的定伸強(qiáng)度約為90公斤/厘米，它無毒，透光性良好。據(jù)認(rèn)為，這種熱塑性聚丁二烯可以在多方面得到應(yīng)用。如利用熱塑性可制作薄膜和管材，在橡膠方面可用作交聯(lián)海綿，在涂料方面可用作共硫化油漆，在膠粘劑方面可用作熱熔性膠粘劑，由于它可用紫外光來硫化，所以又可用作光敏性聚合物。
標(biāo)簽：
